Электродвигатели постоянного тока с электромагнитным тормозом YEJ
Электродвигатели постоянного тока с электромагнитным тормозом YEJ
Описание
Электродвигатели постоянного тока с электромагнитным тормозом серии YEJ имеют большой тормозной момент, быструю скорость срабатывания, высокую надежность, хорошую приспособляемость. Широко используются для подъёмных механизмов, грузоподъемных машин, дверных приводов.
По скорости вращения электродвигатели данной серии делятся на три вида:
1.Скорость вращения:3000об/мин,номинальная мощность:0.18~22кВт
2.Скорость вращения:1500об/мин,номинальная мощность: 0.12~11кВт
3.Скорость вращения:1000об/мин,номинальная мощность:0.18~15кВт
Напряжение этих электродвигателей: 380В
Технические параметры:
3000об/мин, 380V, 50HZ
Модель
Номинальная мощность
Номинальная скорость вращения
Эффективность
Коэффициент мощности
Номинальный ток
Номинальный момент вращения
Момент при заторможённом роторе
Максимальный вращающий момент
Static braking torque (DC)
No-load braking time
Номинальный момент вращения
Номинальный момент вращения
Kw
rpm
η%
COS ⌀
A
Nm
Ts/Tn
Tmax/Tn
YEJ-631-2
0.18
2000
65.0
0.80
0.53
0.61
2.2
2.2
3.5
0.10
YEJ-632-2
0.25
2800
68.0
0.81
0.69
0.85
2.2
2.2
3.5
0.10
YEJ-711-2
0.37
2830
70.0
0.81
0.99
1.25
2.2
2.2
4.0
0.10
YEJ-712-2
0.55
2830
73.0
0.82
1.40
1.86
2.2
2.3
4.0
0.10
YEJ-801-2
0.75
2840
75.0
0.83
1.83
2.52
2.2
2.3
7.5
0.10
YEJ-802-2
1.1
2840
77.0
0.84
2.55
3.70
2.2
2.3
7.5
0.10
YEJ-90S-2
1.5
2840
79.0
0.84
3.39
5.04
2.2
2.3
15
0.15
YEJ-90L-2
2.2
2840
81.0
0.85
4.80
7.40
2.2
2.3
15
0.15
YEJ-100L-2
3
2860
83.0
0.87
6.31
10.0
2.2
2.3
30
0.15
YEJ-112M-2
4
2880
85
0.88
8.22
13.3
2.2
2.3
40
0.15
YEJ-132S1-2
5.5
2910
86.0
0.88
11.2
18.0
2.2
2.3
80
0.15
YEJ-132S2-2
7.5
2910
87.0
0.88
15.1
24.6
2.2
2.3
80
0.15
YEJ-160M1-2
11
2930
88.0
o.89
21.3
35.9
2.2
2.3
150
0.30
YEJ-160M2-2
15
2930
89.0
0.89
28.8
48.9
2.2
2.3
150
0.30
YEJ-160L-2
18.5
2935
90.0
0.90
34.7
60.2
2.2
2.3
150
0.30
YEJ-180M-2
22
2935
90.0
0.90
41.3
71.6
2.0
2.3
200
0.30
1500об/мин, 380V, 50HZ
Модель
Номинальная мощность
Номинальная скорость вращения
Эффективность
Коэффициент мощности
Номинальный ток
Номинальный момент вращения
Момент при заторможённом роторе
Максимальный вращающий момент
Static braking torque (DC)
No-load braking time
Номинальный момент вращения
Номинальный момент вращения
Kw
rpm
η%
COS ⌀
A
Nm
Ts/Tn
Tmax/Tn
YEJ-631-4
0.12
1360
57.0
0.72
0.44
0.84
2.2
2.0
3.5
0.10
YEJ-632-4
0.18
1360
60.0
0.73
0.62
1.26
2.2
2.0
3.5
0.10
YEJ-711-4
0.25
1375
65.0
0.74
0.79
1.74
2.2
2.0
4.0
0.10
YEJ-712-4
0.37
1375
67.0
0.75
1.12
2.57
2.2
2.0
4.0
0.10
YEJ-801-4
0.55
1405
71.0
0.75
1.57
3.74
2.2
2.4
7.5
0.10
YEJ-802-4
0.75
1405
73.0
O.76
2.02
5.10
2.2
2.4
7.5
0.10
YEJ-90S-4
1.1
1445
75.0
0.77
2.82
7.27
2.2
2.3
15
0.15
YEJ-90L-4
1.5
1445
78.0
0.79
3.70
9.91
2.2
2.3
15
0.15
YEJ-100L1-4
2.2
1440
80.0
0.81
5.16
14.B
2.2
2.3
30
0.15
YEJ -100L2-4
3
1440
82.0
0.82
6.78
19.9
2.2
2.3
30
0.15
YEJ-112M-4
4
1440
84.0
0.82
8.82
26.5
2.2
2.3
40
0.15
YEJ-132S1-4
5.5
1440
85.0
0.83
11.7
36.5
2.2
2.3
80
0.15
YEJ-132S2-4
7.5
1440
87.0
0.84
15.6
49.7
2.2
2.3
80
0.15
YEJ-160M1-4
11
1450
88.0
0.85
21.3
72.4
2.2
2.2
150
0.30
YEJ-160M2-4
15
1450
89.0
0.85
30.1
98.8
2.2
2.2
150
0.30
YEJ-180M-4
18.5
1455
90.5
0.86
36.5
121.4
2.2
2.2
150
0.30
YEJ-180L-4
22
1455
91.0
0.86
43.1
144.4
2.0
2.2
200
0.30
1000об/мин, 380V, 50HZ
Модель
Номинальная мощность
Номинальная скорость вращения
Эффективность
Коэффициент мощности
Номинальный ток
Номинальный момент вращения
Момент при заторможённом роторе
Максимальный вращающий момент
Static braking torque (DC)
No-load braking time
Номинальный момент вращения
Номинальный момент вращения
Kw
rpm
η%
COS ⌀
A
Nm
Ts/Tn
Tmax/Tn
YEJ - 711-6
0.18
900
56.0
0.66
0.71
19.1
1.9
2.0
4.0
0.10
YEJ-712-6
0.25
900
59.0
0.68
0.95
2.65
1.9
2.0
4.0
0.10
YEJ-801-6
0.37
910
62.0
0.70
1.30
3.88
1.9
2.0
7.5
0.10
YEJ-802 6
0.55
910
65.0
0.72
1.79
5.77
1.9
2.1
7.5
0.10
YEJ-90S-6
0.75
930
69.0
0.72
2.26
7.7
2.1
2.1
15
0.15
YEJ-90L-6
1.1
940
72.0
0.73
3.14
11.2
2.1
2.1
15
0.15
YEJ-100L-6
1.5
940
76.0
0.76
3.95
15.2
2.2
2.1
30
0.15
YEJ-112M-6
2.2
960
79.0
0.76
5.57
21.9
2.2
2.1
40
0.15
YEJ-132S-6
3
960
81.0
0.76
7.40
29.8
2.2
2.1
80
0.15
YEJ-132M1-6
4
960
82.0
0.76
9.63
39.8
2.2
2.1
80
0.15
YEJ-132M2-6
5.5
960
84.0
0.77
12.9
54.7
2.2
2.1
150
0.30
YEJ-160M-6
7.5
970
86.0
0.77
17.0
73.8
1.8
2.1
150
0.30
YEJ-160L-6
11
970
87.5
0.78
24.3
108.3
1.9
2.1
150
0.30
YEJ-180L-6
15
970
89.0
0.81
31.6
147.7
2.1
2.1
200
0.30
Пояснение:
(например: YEJ - 80M - 2 - 4 - B5)
YEJ: номер серии
80M: номер основания
2: номер металлического сердечника
4: ряд
B5: способ установки электродвигателя
Внешние и установочные размеры:
Прим.: единица измерения в нижеизложенных таблицах: миллиметр
IM B3 H63-180
чертёж с размерами
Номер основания
A
B
C
D
E
F
G
H
K
AB
AC
HD
L
63
100
80
40
⌀11
23
4
12.5
63
⌀7
135
120X120
167
270
71
112
90
45
⌀14
30
5
16
71
⌀7
137
130X130
170
315
80M
125
100
50
⌀19
40
6
21.5
80
⌀10
155
145X145
190
340
90S
140
100
56
⌀24
50
8
21
90
⌀10
175
160X160
205
400
90L
140
125
5B
⌀24
50
8
27
90
⌀ 10
175
160X160
205
400
100L
1()0
140
G3
⌀28
60
8
31
100
⌀12
200
185X185
240
440
112M
190
140
70
⌀28
60
8
31
112
⌀12
230
200X200
270
480
132S
216
140
89
⌀38
80
10
41
132
⌀12
270
245X245
315
567
132M
216
178
89
⌀38
80
10
41
132
⌀12
270
245X245
315
567
160M
254
210
108
⌀42
110
12
45
160
⌀14.5
320
335X335
450
700
160L
254
254
108
⌀42
110
12
45
160
⌀14.5
320
335X335
450
780
180M
279
241
121
⌀48
110
14
51.5
180
⌀14.5
355
370X370
500
880
180L
279
279
121
⌀48
110
14
51.5
180
⌀14.5
355
370X370
500
000

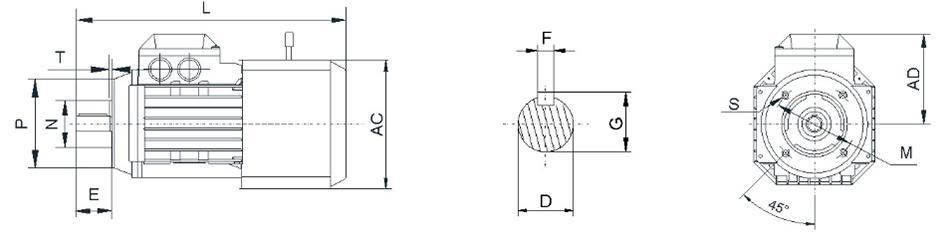

IM B14 H63-112
чертёж с размерами
Номер основания
D
E
F
G
M
N
P
S
T
AC
AD
L
63
⌀11
23
4
12.5
75
60
90
M5
2.5
120x120
104
270
71
⌀14
30
5
16
85
70
105
M6
2.5
130X130
107
315
80
⌀19
40
6
21.5
100
80
120
M6
3.0
145x145
115
340
90S
⌀24
50
8
21
115
95
140
M8
3.0
160x160
122
400
90L
⌀24
50
8
27
115
95
140
M8
3.0
160x160
122
400
100L
⌀28
60
8
31
130
110
155
M8
3.5
185X185
137
440
112M
⌀28
60
8
31
130
110
160
M8
3.5
200X200
155
400
IM B34 H63-112
чертёж с размерами
Номер основания
A
B
C
D
E
F
G
H
K
M
N
P
S
T
AB
AC
HD
L
63
100
80
40
⌀11
23
4
12.5
63
⌀7
75
60
90
M5
2.5
135
120x120
167
270
71
112
90
45
⌀ 14
30
5
16
71
⌀7
85
70
105
M6
2.5
137
130X130
180
315
80
125
100
50
⌀19
40
6
21.5
80
⌀10
100
80
120
M6
3.0
155
145x145
190
340
90S
140
100
56
⌀24
50
8
27
90
⌀ 10
115
95
140
M8
3.0
175
160x160
205
400
90L
140
125
56
⌀24
50
8
27
90
⌀10
115
95
140
M8
3.0
175
160x160
205
400
100L
160
140
63
⌀28
60
8
31
100
⌀12
130
110
155
M8
3.5
200
185x185
240
440
112M
190
140
70
⌀28
60
8
31
112
⌀12
130
110
160
M8
3.5
230
200x200
270
480
IM B5 H63-180
чертёж с размерами
Номер основания
D
E
F
G
M
N
P
S
T
AC
AD
L
63
⌀11
23
4
12.5
115
95
140
10
3.0
120x120
104
280
71
⌀14
30
5
16
130
110
160
10
3.0
130x130
107
315
80M
⌀19
40
6
21.5
165
130
200
12
3.5
145x145
115
340
90S
⌀24
50
8
27
165
130
200
12
3.5
160x160
122
400
90L
⌀24
50
8
27
165
130
200
12
3.5
160x160
122
400
100L
⌀28
60
8
31
215
180
250
14.5
4
185x185
137
440
112M
⌀28
60
8
31
215
180
250
14.5
4
200 x 200
155
480
132S
⌀38
80
10
41
265
230
300
14.5
4
245 x 245
180
567
132M
⌀38
80
10
41
265
230
300
14.5
4
245 x 245
180
567
160M
⌀42
110
12
45
300
250
350
18.5
5
320x320
290
780
160L
⌀42
110
12
45
300
250
350
18.5
5
320x320
290
780
180M
⌀48
110
14
51.5
300
250
350
18.5
5
360x360
340
880
180L
⌀48
110
14
51.5
300
250
350
18.5
5
360x360
340
880
IM B35 H63-180
чертёж с размерами
Номер основания
A
B
C
D
E
F
G
H
K
M
N
P
S
T
AB
AC
HD
L
63
100
80
40
⌀11
23
4
12.5
63
⌀7
115
95
140
10
2.5
115
120x120
167
280
71
112
90
45
⌀14
30
5
16
71
⌀7
130
110
160
10
3.5
136
130x130
178
315
80M
125
100
50
⌀19
40
6
21.5
80
⌀10
165
130
200
12
3.5
154
145x145
192
340
90S
140
100
56
⌀24
50
8
27
90
⌀10
165
130
200
12
3.5
180
160x160
205
400
90L
140
125
56
⌀24
50
8
27
90
⌀10
165
130
200
12
3.5
180
160x160
205
400
100L
160
140
63
⌀28
60
8
31
100
⌀12
215
180
250
14.5
4
205
185x185
240
440
112M
190
140
70
⌀28
60
8
31
112
⌀12
215
180
250
14.5
4
235
200x200
270
480
132S
216
140
89
⌀38
80
10
41
132
⌀12
265
230
300
14.5
4
261
245x245
310
567
132M
216
178
89
⌀38
80
10
41
132
⌀12
265
230
300
14.5
4
261
245x245
310
567
160M
254
210
108
⌀42
110
12
45
160
⌀14.5
300
250
350
18.5
5
320
335x335
450
780
160L
254
254
108
⌀42
110
12
45
160
⌀14.5
300
250
350
18.5
5
320
335x335
450
780
180M
279
241
121
⌀48
110
14
51.5
180
⌀14.5
300
250
350
18.5
5
355
370x370
500
880
180L
279
279
121
⌀48
110
14
51.5
180
⌀14.5
300
250
350
18.5
5
355
370x370
500
880
Компания Zhouyi- опытный производитель и поставщик электродвигателей постоянного тока. С 1990 года компания начала специализироваться на исследованиях, разработках и производстве редукторов и электродвигателей различных типов согласно стандартам ГОСТ МЭК (IEC) . Мы также предоставляем услуги производства асинхронных электродвигателей различных типов на заказ, согласно Вашим потребностям.
