Серводвигатель переменного тока серии 180 отличается высокой стабильностью. Может стабильно работать на низкой и высокой скоростях. It is suitable for medical equipment, high precision equipment sets of printing, chemical, wood working industries etc.
| Модель | | | ||||||||||||||
| Номинальная мощность (кВт) | 2.7 | 3.0 | 4.5 | 2.9 | 4.3 | 3.7 | 5.5 | 7.5 | ||||||||
| Номинальное линейное напряжение (В) | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 | 220 | 380 |
| Номинальный ток (А) | 10.5 | 6.5 | 12 | 7.5 | 16 | 9.5 | 12 | 7.5 | 16 | 10 | 16 | 10 | 24 | 12 | 32 | 20 |
| Номинальная скорость вращения (об/мин) | 1500 | 1500 | 2000 | 1000 | 1500 | 1000 | 1500 | 1500 | ||||||||
| Номинальный момент (Н·м) | 17.2 | 19 | 21.5 | 27 | 27 | 35 | 35 | 48 | ||||||||
| Максимальный момент (Н·м) | 43 | 47 | 53 | 67 | 67 | 70 | 70 | 96 | ||||||||
| Момент инерции ротора (кг.м2） | 3.4 | 3.8 | 4.7 | 6.1 | 6.1 | 8.6 | 8.6 | 9.5 | ||||||||
| Вес (кг) | 19.5x10-3 | 20.5x10-3 | 22.2x10-3 | 25.5x10-3 | 25.5x10-3 | 30.5x10-3 | 30.5x10-3 | 40x10-3 | ||||||||
| Номер линии кодирующего устройства PPR | Класс F | |||||||||||||||
| Класс изоляции электродвигателя | 2500 | |||||||||||||||
| Степень защиты | IP65 | |||||||||||||||
| Эксплуатационная среда | Температура окружающей среды: -20℃ ~ + 40℃ Степень влажности: relative Степень влажности<90%(В безморозных условиях) | |||||||||||||||
| Розетка обмотки электродвигателя | Обмоточный провод | U (Красный) | V (Желтый) | W (Синий) | PE(Желтый зеленый/черный) | |||||||||||
| Номер розетки | 1 | 2 | 3 | 4 | ||||||||||||
| Розетка кодирующего устройства | Сигнальный провод | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE |
| Номер розетки | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |
Пояснение:
(например: 60 - ST - M - 00630 Z1)
60: номер основания
ST: синусоидальная волна привода
M: код отклика комплектующих,например, M-фтоэлектрический импульсный кодер
00630: номер рабочих параметров, первые три цифры обозначают номинальный момент (Н.м), последние две цифры обозначают номинальную скорость вращения (об/мин). Например, 00630 обозначает, что номинальный момент 0.6Н.м,а номинальная скорость вращения - 3000 об/мин.
Z1: производный код. Например, Z1 обозначает электромагнитный тормоз, Z2 обозначает тормоз с постоянным магнитом

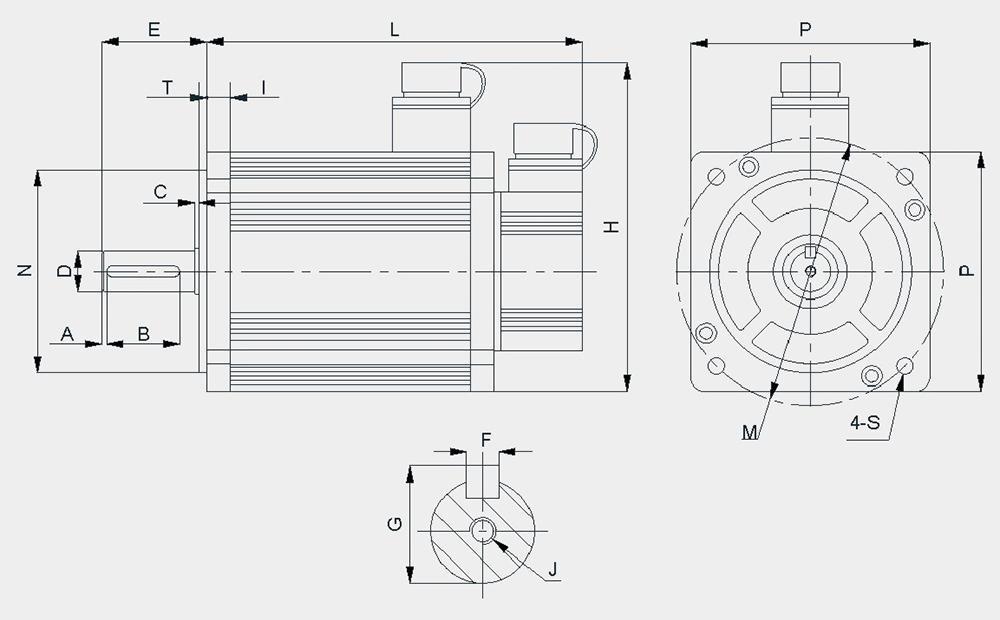

| Номинальный момент (Н·м) | A | B | C | D | E | F | G | H | I | T | M | N | P | S | L* | L1 * | L2* |
| 17.2 | 3 | 50 | 2.5 | ⌀35 | 65 | 10 | 38 | 228 | 18 | 3.2 | ⌀200 | 0114.3 | 180 | ⌀13.5 | 226 | 298 | 308 |
| 19 | 3 | 50 | 2.5 | ⌀35 | 65 | 10 | 38 | 228 | 18 | 3.2 | ⌀200 | 0114.3 | 180 | ⌀13.5 | 232 | 304 | 314 |
| 21.5 | 3 | 50 | 2.5 | ⌀35 | 65 | 10 | 38 | 228 | 18 | 3.2 | ⌀200 | 0114.3 | 180 | ⌀13.5 | 243 | 315 | 325 |
| 27 | 3 | 50 | 2.5 | ⌀35 | 65 | 10 | 38 | 228 | 18 | 3.2 | ⌀200 | 0114.3 | 180 | ⌀13.5 | 262 | 334 | 344 |
| 35 | 3 | 50 | 2.5 | ⌀35 | 65 | 10 | 38 | 228 | 18 | 3.2 | ⌀200 | 0114.3 | 180 | ⌀13.5 | 292 | 364 | 382 |
| 48 | 3 | 50 | 2.5 | ⌀35 | 65 | 10 | 38 | 228 | 18 | 3.2 | ⌀200 | 0114.3 | 180 | ⌀13.5 | 346 | 418 | 436 |
Прим.: единица изремения в таблице - миллиметр.
L - длина электродвигателя без тормоза,
L1 - длина электродвигателя с электромагнитным тормозом
L2 - длина электродвигателя с постоянным магнитом.
Компания Zhouyi- опытный производитель и поставщиксерводвигателей переменного тока серии 180. С 1990 года компания начала специализироваться на исследованиях, разработках и производстве редукторов и электродвигателей различных типов согласно стандартам ГОСТ МЭК (IEC) . Мы также предоставляем услуги производства серводвигателей различных типов на заказ, согласно Вашим потребностям.
