Асинхронный электродвигатель серии YE2

Описание

Для асинхронного электродвигателя серии YЕ2 использованы бесшумные подшипники для стабильной работы.Электродвигатели серииYS могут использоваться для упаковочного оборудования пищевых продуктов, оборудование химической промышленности, деревообрабатывающих машин, подъёмных кранов, металлургических накатных станков, вентиляторов и т.д.

По скорости вращения электродвигатели данной серии делятся на три вида:
1.Скорость вращения: 3000 об/мин, номинальная мощность:0.75~22кВт
2.Скорость вращения:1500 об/мин, номинальная мощность: 0.75~22кВт
3.Скорость вращения:1000 об/мин, номинальная мощность: 0.75~15кВт

Напряжение этих электродвигателей – 380 В

Технические параметры:

3000об/мин, 380V, 50Hz
Модель Номинальная мощность Номинальная скорость вращения Эффективность Коэффициент мощности Номинальный ток Номинальный момент вращения Момент при заторможённом роторе Максимальный вращающий момент Ток при замкнутом роторе
Номинальный момент вращения Номинальный момент вращения Номинальный ток
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE2-801-2 0.75 1 2875 77.4 0.83 1.77 2.49 2.3 2.3 7.0
YC2-802-2 1.1 1.5 2875 79.B 0.94 2.50 3.65 2.2 2.3 7.3
YE2-90S-2 1.5 2 2890 81.3 0.84 3.32 4.96 2.2 2.3 7.6
YE2-90L-2 2.2 3 2890 83.2 0.85 4.72 7.27 2.2 2.3 7.6
YE2-100L-2 3 4 2890 84.6 0.87 6.17 9.91 2.2 2.3 7.8
YE2-112M-2 4 5.5 2910 85.8 0.88 8.04 13.1 2.2 2.3 8.3
YE2-132S1-2 5.5 7.5 2930 87.0 0.86 11.2 17.9 2.0 2.3 8.3
YE2-132S2-2 7.5 10 2840 88.1 0.88 14.6 25.2 2.0 2.3 7.9
YE2-160M1-2 11 15 2930 89.4 0.89 21.0 35.9 2.0 2.3 8.1
YE2-160M2-2 15 20 2930 90.3 0.89 28.4 40.9 2.0 2.3 8.1
YE2-160L-2 18.5 25 2935 90.9 0.89 34.7 60.2 2.0 2.3 8.2
YC2-100M-2 22 30 2940 91.3 0.88 41.6 71.5 2.0 2.3 8.2
1500об/мин, 380V, 50Hz
Модель Номинальная мощность Номинальная скорость вращения Эффективность Коэффициент мощности Номинальный ток Номинальный момент вращения Момент при заторможённом роторе Максимальный вращающий момент Ток при замкнутом роторе
Номинальный момент вращения Номинальный момент вращения Номинальный ток
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE2-802-4 0.75 1 1400 79.6 0.76 1.88 5.12 2.3 2.3 6.6
YE2-90S-4 1.1 1.5 1440 91.4 0.77 2.67 7.30 2.3 2.3 6.8
YE2-90L-4 1.5 2 1440 82.8 0.77 3.57 9.95 2.3 2.3 7.0
YE2-100L1-4 2.2 3 1440 84.3 0.81 4.90 14.6 2.3 2.3 7.6
YE2-100L2-4 3 4 1440 85.5 0.82 6.50 19.9 2.3 2.3 7.6
YE2-112M-4 4 5.5 1440 86.6 0.82 8.56 26.5 2.2 2.3 7.8
YE2-132S-4 5.5 7.5 1450 87.7 0.83 11.5 36.2 2.0 2.3 7.9
YE2-132M-4 7.5 10 1450 88.7 0.84 15.3 49.4 2.0 2.3 7.5
YE2-160M-4 11 15 1460 89.8 0.84 22.2 72.0 2.2 2.3 7.7
YE2-160L-4 15 20 1460 90.6 0.85 29.6 90.1 2.2 2.3 7.8
YE2-180M-4 18.5 25 1470 91.2 0.86 35.8 120.2 2.0 2.3 7.8
YE2-180L-4 22 30 1470 91.6 0.86 42.4 142.9 2.0 2.3 7.8
1000об/мин, 380V, 50Hz
Модель Номинальная мощность Номинальная скорость вращения Эффективность Коэффициент мощности Номинальный ток Номинальный момент вращения Момент при заторможённом роторе Максимальный вращающий момент Ток при замкнутом роторе
Номинальный момент вращения Номинальный момент вращения Номинальный ток
Kw HP rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn Is/I n
YE2-90S-6 0.75 1 930 75.9 0.72 2.09 7.7 2.0 2.1 6.0
YE2-90L-6 1.1 1.5 940 78.1 0.72 2.97 11.2 2.0 2.1 6.0
YE2-100L-6 1.5 2 940 79.8 0.75 3.80 15.2 2.0 2.1 6.5
YE2-112M-6 2.2 3 960 81.8 0.76 5.38 21.9 2.0 2.1 6.6
YE2-132S-6 3 4 960 83.3 0.76 7.20 29.8 2.0 2.1 6.8
YE2-132M1-6 4 5.5 960 84.6 0.76 9.45 39.8 2.0 2.1 6.8
YE2-132M2-6 5.5 7.5 960 06.0 0.77 12.6 54.7 2.0 2.1 7.0
YE2-160M-6 7.5 10 970 87.2 0.78 16.8 73.8 2.0 2.1 7.0
YE2-160L-6 11 15 970 88.7 0.78 24.2 108.3 2.0 2.1 7.2
YE2-180L-6 15 20 970 89.7 0.81 31.4 147.7 2.0 2.1 7.3

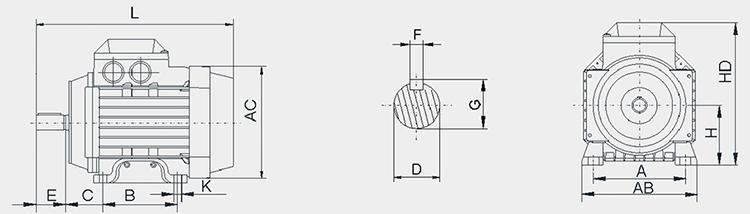

Внешние и установочные размеры

IM B3 H80-132
чертёж с размерами
Номер основания A B C D E F G H K AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 154 145x145 190 270
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 180 160x160 205 316
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 205 185x185 240 360
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 235 200x200 270 400
132S 216 140 89 ⌀38 80 10 41 132 ⌀12 261 245x245 310 470
132M 216 178 89 ⌀38 80 10 41 132 ⌀12 261 245 x24b 310 470
160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 320 320x320 450 640
160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 320 320x320 450 680
180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 355 360x360 500 790
180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 355 360x360 500 930
IM B14 H80-112
чертёж с размерами
Номер основания D E F G M N P S T AC AD L
80M ⌀19 40 6 21.5 100 80 120 M6 3.0 145x145 115 270
90S ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 316
90L ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 326
100L ⌀28 60 8 31 130 110 155 M8 3.5 185x185 137 370
112M ⌀28 60 8 31 130 110 160 M8 3.5 200 x 200 155 400
IM B34 H80-132
чертёж с размерами
Номер основания A B C D E F G H K M N P S T AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 100 80 120 M6 3.0 154 145x145 190 270
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 115 95 140 M8 3.0 180 160x160 205 316
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 130 110 155 M8 3.5 205 185x185 240 360
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 130 110 160 M8 3.5 235 200x200 270 400
IM B5 H80-180
чертёж с размерами
Номер основания D E F G H K M N P S T AC AD L
80M ⌀19 40 6 21.5 80 ⌀10 165 130 200 12 3.5 145x145 115 270
90S ⌀ 24 50 8 27 90 ⌀10 165 130 200 12 3.5 160x160 122 316
90L ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 160x160 122 326
100L ⌀28 60 8 31 100 ⌀12 215 180 250 14.5 4 185x185 137 360
112M ⌀28 60 8 31 112 ⌀12 215 180 250 14.5 4 200x200 155 400
132S ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 245x245 180 470
132M ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 245 x24b 180 470
160M ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320x320 290 640
160L ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320x320 290 680
180M ⌀48 110 14 51.5 180 ⌀14.5 300 255 350 18.5 5 360x360 320 790
180L ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 360x360 320 930
IM B35 H80-180
чертёж с размерами
Номер основания A B C D E F G H K M N P S T AB AC HD L
80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 165 130 200 12 3.5 154 145x145 190 270
90S 140 100 56 ⌀ 24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 316
90L 140 125 56 ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 326
100L 160 140 63 ⌀28 60 8 31 100 ⌀12 215 180 250 14.5 4 205 185x185 240 360
112M 190 140 70 ⌀28 60 8 31 112 ⌀12 215 180 250 14.5 4 235 200x200 270 400
132S 216 140 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245x245 310 470
132M 216 178 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245 x24b 310 470
160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 320x320 450 640
160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 320x320 450 680
180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 300 255 350 18.5 5 355 360x360 500 790
180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 355 360x360 500 930

Компания Zhouyi- опытный производитель и поставщик трехфазных асинхронных электродвигателей. С 1990 года компания начала специализироваться на исследованиях, разработках и производстве редукторов и электродвигателей различных типов согласно стандартам ГОСТ МЭК (IEC) . Мы также предоставляем услуги производства асинхронных электродвигателей различных типов на заказ, согласно Вашим потребностям.
